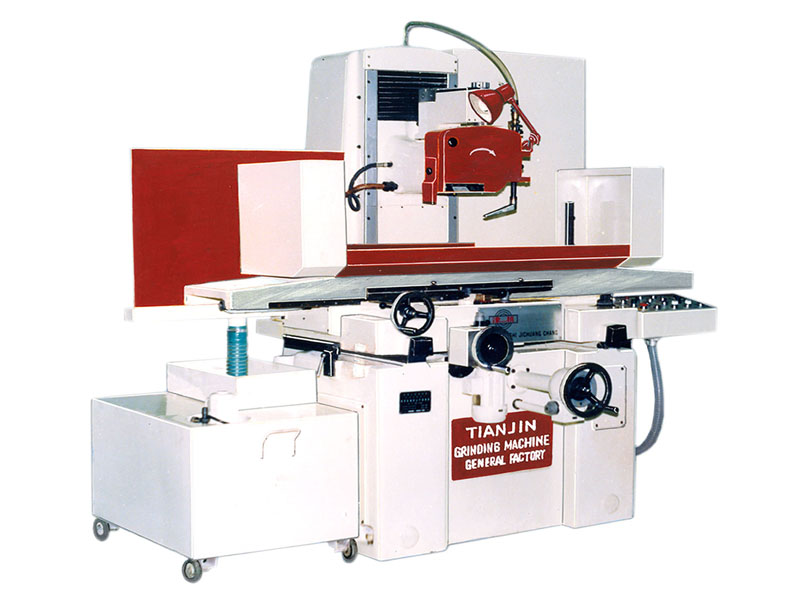

MM7125精密臥軸矩臺平面磨床

本機床用砂輪周邊磨削工件的水平面，也可以用砂輪的端面磨削工件的垂直立面和槽。機床結構采用拖板移動的十字形工作臺布局，縱向、橫向和垂直導軌均采用鑲鋼淬硬的滾動導軌，具有永久的耐磨性。工作臺縱向運動為液壓傳動無級調速，拖板橫向移動為電氣傳動，可滿足快速移動、斷續進給功能。磨頭采用滑動軸承，具有垂直自動進給、零位尺寸控制和快速升降裝置。適用于磨削精密零件。

MM7125機床的主要規格參數
1工作臺工作面尺寸………………………………………………800×250毫米
2磨削工件尺寸范圍………………………………………………800×250×400毫米
3主軸中心至臺面距離……………………………………………最大/最小    550/110毫米
4主軸電機功率/轉速………………………………………………4.5/5.5kw/1440/2800r.p.m.轉/分
5磨頭和主軸垂直移動……………………………………………440毫米
6磨頭快速升降速度………………………………………………250毫米/分
7工作臺縱向移動行程……………………………………………870毫米
8工作臺縱向移動速度（液動、無級）…………………………1-25米/分
9拖板橫向移動行程………………………………………………300毫米
10拖板橫向移動速度（連續、無級）...............................1400毫米/分
11手輪每轉行程……………………………………………………0.50毫米
12手輪刻度值………………………………………………………0.005毫米
13手動微進給………………………………………………………0.0025毫米
14自動微進給(液壓6級)……………………………………………0.0025、0.005、0.0075、0.01、0.015、0.020 毫米
15拖板橫向手動微進給量……………………………………………0.002毫米
16拖板橫向斷續進給量.....................................................1-14毫米/次
17砂輪尺寸……………………………………………………………300×40×75毫米
18機床外形尺寸.………………………………………………………2500×1500×1900毫米
19機床包裝尺寸………………………………………………………2850×1920×2200毫米
20機床凈重/毛重kg……………………………………………………………3000/3700公斤
21試件粗糙度…………………………………………………………Ra≤0.16μm
22工作臺面平面度……………………………………………………1米以內允差0.008mm
